New Audiophile Power PWR-L5 (SP2)  ATX 500W リニア電源 (~Z490,Z590,Z690 + i9 CPU


 ■型名     (JANコード)
PWR-L5ーSP2      4562430951605

New Audiophile Power PWR-L5ーZx90 (SP2)  ATX 500W リニア電源 (~Z790 + i9 CPU)


 ■型名     (JANコード)

PWR-L5-SP2-Zx90
4562430951612   *iCAT SYSTEM USER専用売品 *FY23 Sモデル標準付属電源

iCAT Audiophile Server S,Rモデル:シリーズのリニア電源で、出力500Wのリニア電源です。高品質大型オーディオ・トランスや
オーディオグレード・コンデンサ、EMI/RFI Filterを使用し、ピュア・オーディオグレードPCの自作派にもお勧めする電源で、スピーカーから
出る音の重心が下がり、安定感が増すとともに、全体のノイズフロアが更に下がり、埋もれてた音源が明確になります。
出力はATX、CPU,EPS,PCIE,SATAへの電源供給ともに、3.3V,5V,7.5V,9V,12V,15V 3Aの可変DC出力が可能です。
電源部とPCの接続ケーブルは新たに製作した低損失の7N OCC銅ケーブルでbridgeコネクターを介して接続します。
ケーブル長は外部1m、ケース内ケーブルが50㎝です。STAA用ケーブルはbridgeコネクターから内部配線のみで使用します。
PCIE電源が不要の場合は、CPU,EPSの2本の外部ケーブルのみで接続ができます。


Spec2 で採用の新しいトランス


Spec1 のトランス(旧モデル)
高品質500VA静音Rコアトランスと7Z OCC銅配線採用










ELNA CAP 10000UF/63Vを各レールに搭載し、位相歪みを低減















<技術仕様: PWR-L5 Spec2>
ワット数: 500W

<機能、特徴>

最高級のハイエンドオーディオELNAコンデンサ採用
高品質のEMI / RFIフィルタ搭載
 DC-ATXコンバーター不要のモジュラーATX出力、ATX PCのフルスペクトルサポート。
高品質500VA静音トロイダルトランスと純銅配線を採用
 PCIECPUの独立したEPS 12Vレールによりフルロードで合計300Wを実現
 電源を均等に分配し、適切な熱負荷を確保
 トランスから独立したATX 5Vレールで75Wの全負荷に対応
  トランスから独立したATX 3.3Vレールで50Wの全負荷に対応
 放熱面積を50%拡大した新設計のケース
 ELNA CAP 10000UF/63Vを各レールに搭載し、位相歪みを低減
全回路に80の過熱保護機能を搭載
 2系統の独立したLT3045ベースの高精度可変電圧レールの3.3V15V 3A DC出力
OCP / OVP / UCP / UVP保護回路は、信頼性の高いOP-MCU回路を採用
銀メッキ7N OCCATXケーブルセット(外部1m、内部50cm、中継コネクタ付き)
注意)Z690マザーとi9-12900まで動作保証

電源スイッチ: 背面 ON/OFF
動作温度: -10°C - 80°C
安全性: 過電圧保護、過負荷保護、過電流保護、短絡保護、10Aファストブローヒューズ

認証: CE / EN60950-1(TCT1405072566S-1) RoHS(TCT1405074557R-1) FCC(TCT1405074391F-1)
EMC(TCT1405073270E-1)

アイドル消費電力: 5W
入力電圧: AC 100V (95~115V 対応) or 200V(200V~230V) Zx90Model
AC入力コネクタ: EMI / RFIフィルタ付きIEC 3P

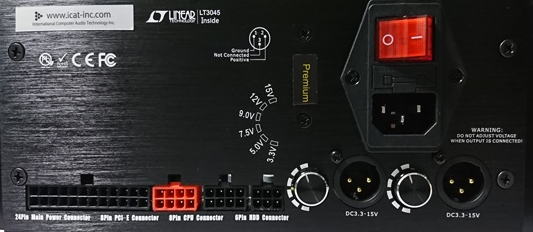

ATX出力: 電源-PC
CPU: 24PIN-24PIN(20PIN), EPS: 8PIN-8PIN, PCIE : 8PIN-8PIN(x2), SATA: 6PIN- STAT(x3)






DC出力:
3.3V, 5.0V, 7.5V, 9.0V, 12V, 15V 可変 3A 独 NEUTRIK社XLR端子 2系統








<付属品>

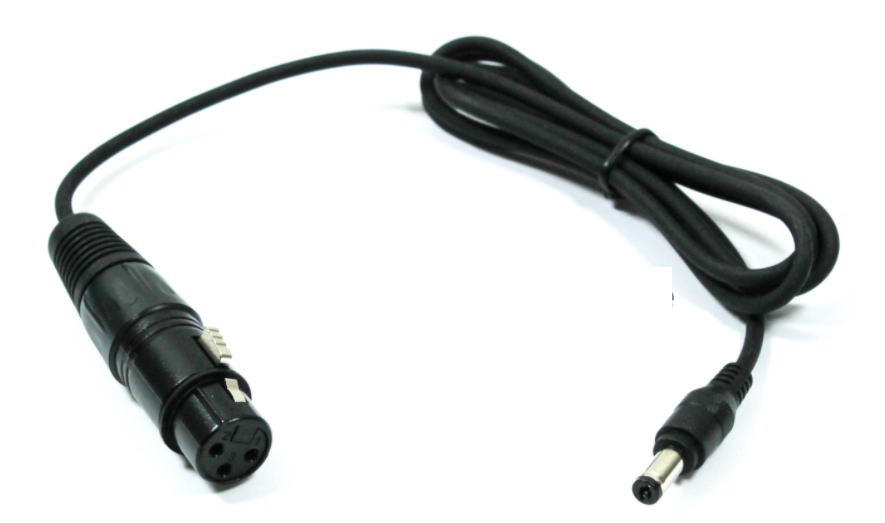

DCケーブル (ケーブル長:1m) XLR プラグ -> DCプラグ 5.5 x 2.5mm、5.5 x 2.1mm 各2本









ATXケーブル一式 CPU,EPS,PCIE,SATA (ケーブル長:外部1m、中継コネクタ、内部0.5m)














ACコード 3P
専用昇圧トランス (PWR-L5-Zx90のみ)

■サイズ・重量
335(L) x 265 (W) x 110 (H) mm 15.0Kg














販売開始 2022年9月9日
