PWR-L30

iCAT Audiophile Server/Playerシリーズ のオプション・リニア電源で、出力300WのPWR-L30です。

PWR-L3リニア電源発表から5年、年次ベースの改良を行ってきましたが、CPUの性能は、この5年間で大幅に向上し給電する電圧レギュレータの精巧さと複雑さも増大し、電力増大、誤差厳格化、高速応答性などの電源要件に対すべく、新世代のリニア電源として19V/12V DC電源対応のPWR-L30モデルとATX電源を必要とする機器用のPWR-L30-ATXモデル。

従来モデルからトランス、回路、容量、部品品質および機能を見直し、よりDC電源品質を高めるとともに筐体のヒートシンクの表面積の拡大により放熱特性の向上をも図った新生代のリニア電源です。

■型名 （JANコード）
PWR-L30           4562430951896
PWR-L30-ATX　 4562430951902

PWR-L30 Front Panel

<保護回路の説明>

Back Panel












＜主な特徴 : PWR-L30>

1.      超低ノイズ、超高電流リップル除去（PSRR）、低ドロップアウト電圧で熱特性をも改善されたリニアテクノロジー社のLT3045チップを12個使用し、従来モデルより並列接続段数を増やした新たな各回路独立レール設計により、+12V、＋19V、および2つの電圧調整可能な超低ノイズ電源出力環境を実現

2.      ハイエンドオーディオクラスのELNAスーパー10000µfコンデンサを各レール単位に採用し、位相歪みを排除

3.      高品質の100V対応300WサイレントRコアの大型モールドトランスの採用

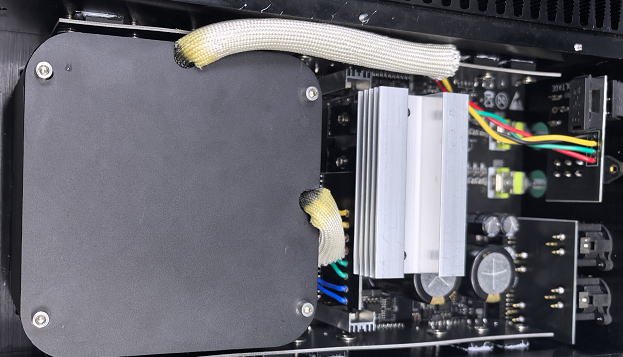

画像は試作機

4.      LM2904 + MCU制御は各出力レールのグラウンドを分離し、高精度の過電流保護と過熱保護を実現

5.      ACグリッド汚染防止EMI / RFI回路の採用

6.      50Hzおよびピーク負荷でのハミングまたはバズノイズを100%排除

7.      高品質Neutrik社 XLRコネクタをすべての出力端子に採用

8.      低リップルノイズおよび高周波ノイズの排除

9.      パッシブアルミニウムを使用したシャーシは、ケースサイズ拡大による放熱フィンの増量ならびに表面積の拡大を行い、完全なFANレスで静音かつ安定した動作を保証

＜PWR-L30>

量産した各電源モジュールの中から基準を上回る特性の良い物だけを厳選抽出使用し、パーツグレード変更並びに90V~120V対応のモールドトランスを搭載

電源ON / OFFスイッチ：（バックプレート上）
動作温度： -10℃~70℃
安全性： 過電圧保護（OVP）、不足電圧保護（UVP）、低電圧保護（UVP）、過電流保護（OCP）、短絡保護

入力電圧：100V AC　(95　~ 120V)

アイドル消費電力： ＜5W以下＞

サイズ： 350（L）×186（W）×90（H）mm
重量： 11.0 kg



認証：
CE / EN60950-1（TCT1405072566S-1）
RoHS（TCT1405074557R-1）
FCC（TCT1405074391F-1）
EMC（TCT1405073270E-1）



<付属電源ケーブル＞

PWR-L3 SP6

XLR プラグ → プラグ 5.5 x 2.1mm、1m　センタープラス  1本　（B,C,D,E モデル用）

XLR プラグ → プラグ 5.5 x 2.5mm、1m　センタープラス  1本

XLR プラグ → プラグ 7.4 x 5.0mm、1m　センタープラス  1本　ノイズフィルター付き　（S,Rモデル用）














ACケーブル　3P　2m　(JET認証)　（STDには付属しません）



<PWR-L30オプション＞

( MPC-NxL DCプラグ)

MPC-NxL 用DCプラグ変換アダプター

5.5  x 2.1 mm から3.5 x 1.35 mm変換 \1,100(税込)



他の口径のDCプラグを使用する機器は、市販の5.5 x 2.１mm もしくは5.5 x 2.１mm からの各サイズのDCプラグ変換アダプターをお買い求めください。サイズは個々のデバイスの説明書を参照ください。

（プラグ極性にご注意ください。通常はセンタープラスです）



PWR-L30-ATXアップグレードキット　\60,000 (税込)

＊    PWR-L30をATX電源として使用する際に使用するオーディオグレードDC-ATXコンバーター、ATXケーブル類、ACアップトランスのセットです。

＊    PWR-L30のDC19VをDC-ATXコンバーターに入力することでATX電源として使用する事が出来ます。但し、12Vを他のPC電源や可変電圧を他の機器の電源として同時使用する事はできません。19V固定レーンのみ使用可能となります。

＊    リプル電圧の実効値の関係でDC-ATXコンバーター使用時はその動作安定のために、AC入力電圧を上げる必要が有る為に、付属のAＣアップトランスを用います。

＊    intel 13世代、14世代　Z790（LGA1700） + non-K i9-14900 までの動作確認　（2025年1月現在）

＊    intel 15世代　285（LGA1851）は販売開始日未定およびパフォーマンス的にも採用予定はありません。

＊    末尾　Kのオーバークロック対応CPUは弊社製品では採用しませんので、本電源の動作および使用時の保証は致しません。ご注意ください。
